環氧富鋅底漆的附著力強，漆膜中鋅粉含量高，具有良好的陰極保護作用。但是環氧富鋅底漆在使用過程中，會出現這樣一種問題，即涂裝沒多久的漆膜表面又開始生銹了，這是怎么一回事呢？下面一起來看看杭州油漆廠家是怎么說的！

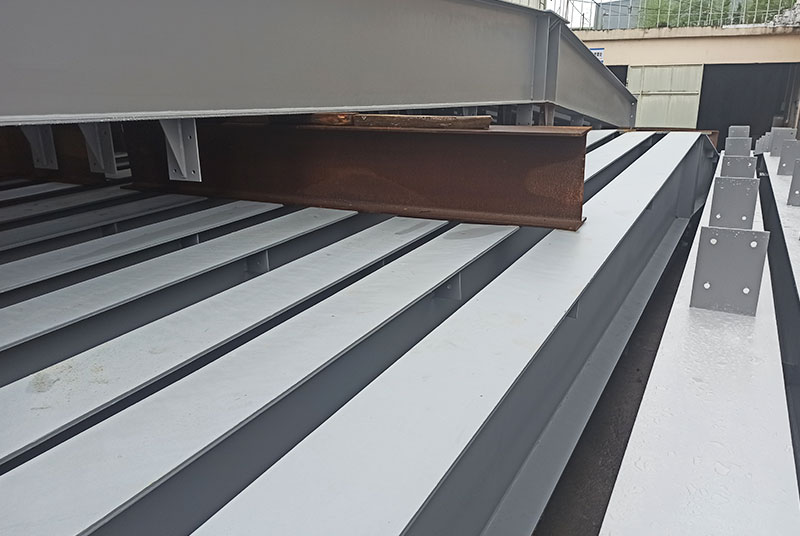

一、環氧富鋅底漆返銹與油漆質量有關
環氧富鋅底漆的鋅粉含量和環氧樹脂的含量，直接影響到它的防腐性。鋅粉含量不足，漆膜不能起到良好屏蔽作用，水分容易滲透到鋼材引起返銹。而環氧樹脂的含量不夠，容易造成油漆附著力下降。
所以我們客戶在購買環氧富鋅底漆時，要注意辨別。一般來說，只要購買正規廠家的合格產品，業務人員都會根據實際情況來推薦合適的含鋅量產品，這樣可以避免出現質量問題。
二、環氧富鋅底漆返銹與施工有關
俗話說 “三分油漆七分施工”，說明施工因素對于油漆的最終防護效果是比較重要的。以下幾種情況容易造成環氧富鋅底漆返銹：
（1）空氣濕度大于85% 的環境下噴涂環氧富鋅底漆。濕度太高時，鋼鐵表面會形成一層肉眼不可見的冷凝水汽，在此情況下施工，很容易返銹。
（2）環氧富鋅防銹漆施工對表面清潔度的要求是沖砂Sa2.5，打磨的話是ST3級，未達到要求易產生返銹現象。
（3）用海砂進行噴砂處理，海沙含鹽分（氯離子），造成電化學腐蝕?；蛘邍娚扒颁摬奈催M行清洗除鹽分處理，所用的鋼砂經多次使用后，每次從鋼材表面帶入少量鹽分，鋼砂鹽分含量超標。
（4）漆膜厚度太薄。一般來說漆膜厚度不應小于40微米，室外鋼結構防腐建議漆膜厚度60微米，重要建筑需80-120微米。
以上就是環氧富鋅底漆返銹的原因分析了，如果您需要技術指導或有采購需求，歡迎聯系我們：153-3651-7383（陳經理）。
主營產品：氟碳漆、環氧漆、丙烯酸聚氨酯漆、氯化橡膠漆、環氧地坪漆、耐高溫漆、環氧富鋅底漆、防火涂料、水性漆、彩鋼瓦翻新漆等。
返回主頁
品牌咨詢熱線：
